Wednesday, September 22, 2021

Nambah wawasan guys...

 ELEKTROMAGNET


Hukum Faraday

Michael Faraday (1791 – 1867), anak seorang sederhana bangsa negro afrika, menemukan induksi melalui eksperimen.











Hukum Faraday

Berdasarkan hasil percobaan, Faraday menemukan bahwa :

· Jika fluks magnetik yang memasuki suatu kumparan berubah jumlahnya, maka pada ujung-ujung kumparan timbul ggl induksi.

· Besar ggl induksi bergantung pada laju perubahan fluks magnetik dan jumlah lilitan.

Setiap perubahan dalam lingkungan magnetik  dari suatu kumparan akan menimbulkan tegangan (ggl) induksi di dalam kumparan. Tidak masalah bagaimana perubahan ini dihasilkan, ggl akan dihasilkan. Perubahan dapat dihasilkan melalui kuat medan magnetik yang diubah, dengan menggerakkan magnet mendekat atau menjauh dari kumparan, menggerakkan kumparan masuk atau keluar dari medan magnet, memutar kumparan relatif terhadap magnet, dsb.

Hukum Faraday memiliki kaitan yang mendasar dengan persamaan Maxwell. Hukum ini berguna sebagai cara yang singkat untuk memperoleh tegangan (ggl) induksi melalui lingkungan magnet yang berubah-ubah. Ggl induksi dalam sebuah kumparan sama dengan negatif dari kelajuan perubahan fluks magnetik dikali jumlah putaran dalam kumparan. Hal ini melibatkan interaksi dari muatan dengan medan magnet. Bila dalam selang waktu Dt , jumlah fluks magnetik berubah sebanyak DF, maka formula hukum Faraday adalah




 , dimana E adalah ggl induksi. Ggl merupakan beda potensial antara kutub-kutub sumber arus ketika sumber arus masih belum mengalirkan arusnya. Untuk N lilitan maka



Cara singkat dalam Hukum Faraday untuk memperoleh tegangan induksi.




























Hukum Faraday







Hukum Lenz

          Tanda minus dalam formula Faraday merupakan akibat hukum kekekalan energi. Bila pada suatu penghantar timbul energi listrik, maka sebelumnya harus ada energi lain yang diubah menjadi energi listrik ini. Maka untuk membangkitkan arus induksi pada kumparan, dalam kumparan harus ada medan magnet yang berubah, sehingga harus ada fluks magnetik yang berubah. Contohnya bisa dengan menggerakkan salah satu kutub magnet ke dalam kumparan, seperti gambar di atas. Gerak dalam kumparan menimbulkan energi kinetik, sehingga timbul arus induksi. Arah arus induksi sedemikian rupa sehingga medan magnetik yang ditimbulkannya berlawanan dengan arah medan magnetik yang menimbulkan arus induksi tersebut.

Ketika kutub magnet batang didekatkan ke kumparan, dalam kumparan timbul arus induksi dimana ujung kumparan yang didekati memiliki kutub sejenis dengan kutub magnet yang mendekati, terjadilah tolak menolak. Contohnya, jika yang mendekati kumparan adalah kutub utara, ujung kumparan yang didekati bersifat sebagai kutub utara, sehingga terjadi tolakan.   Jika kutub menjauh dari kumparan, arus yang timbul berlawanan dengan arah ketika kutub dimasukkan. Arah medan yang timbul dalam kumparan melawan tarikan kutub yang menjauh. Sehingga kutub itu ditarik oleh ujung kumparan. Untuk mendekatkan atau menjauhkan magnet dari kumparan, harus ada gaya yang dilawan. Sehingga diperlukan usaha, maka diperlukan energi. Secara umum gejala ini disebut hukum lenz yang dapat dinyatakan :  Arus induksi yang timbul arahnya sedemikian sehingga menentang penyebab timbulnya arus induksi itu.

Ulasan lebih luas dengan beberapa contoh :











Ketika ggl induksi dihasilkan oleh perubahan fluks magnet berdasarkan hukum Faraday, polaritas dari ggl induksi yaitu sesuai dengan hasil arus yang medan magnetnya melawan perubahan yang dihasilkan. Kuat medan magnet dalam setiap loop (kumparan) penghantar selalu bekerja menjaga fluks magnet dalam loop agar menjadi konstan. Pada contoh di bawah, jika medan B bertambah, induksi magnet bekerja dalam arah yang berlawanan terhadapnya. Jika B berkurang, induksi magnet bekerja dalam arah medan yang digunakan untuk menjaganya supaya konstan.






Magnet dan Kumparan

Ketika sebuah magnet bergerak masuk sebuah kumparan kawat, perubahan medan magnet dan fluks magnet melewati kumparan, tegangan akan dihasilkan dalam kumparan sesuai dengan hokum Faraday. Dalam contoh yang diperlihatkan berikut ini, ketika magnet bergerak masuk kumparan galvanometer menyimpang ke kiri untuk mengimbangi penambahan medan. Ketika magnet ditarik keluar, galvanometer menyimpang ke kanan untuk mengimbangi pengurangan medan. Polaritas dari ggl induksi yang dihasilkan sedemikian sehingga menghasilkan arus yang medan magnetnya melawan perubahan yang ada. Kuat medan magnet dalam setiap loop kawat selalu bekerja untuk menjaga fluks magnet dalam loop hingga konstan. Sifat medan magnet yang dihasilkan merupakan ringkasan hukum Lenz .






Hukum Faraday dan Stater Mobil

Bagaimana kamu memperoleh 40.000 volt melalui busi mobil, sementara kamu hanya memiliki 12 volt DC untuk memulainya ? Tugas utama dari pembakaran pada busi yaitu membakar campuran bensin- udara yang dipengaruhi oleh proses yang menggunakan hukum Faraday.











Hal yang penting dari kumparan busi adalah membuatnya dengan jumlah lilitan yang sedikit dan memiliki hambatan kecil. Pemakaian akumulator pada kumparan mengakibatkan mengalirnya arus DC yang lumayan besar. Kumparan kedua memiliki jumlah lilitan yang lebih banyak ,maka system ini bekerja sebagai transformator step-up. Bekerja pada tegangan AC, namun kumparan ini dirancang untuk menghasilkan tegangan yang besar ketika arus di kumparan primer terpotong. Karena tegangan induksi kedua sesuai dengan laju perubahan medan magnet yang melaluinya, hal ini menyebabkan terbukanya saklar dengan cepat pada rangkaian primer sehingga arus menjadi nol, lalu akan terinduksi menjadi tegangan yang lebih besar di kumparan yang kedua (ingat hukum Faraday). Tegangan yang besar menyebabkan percikan melewati celah busi untuk membakar campuran bahan bakar. Untuk beberapa tahun, pendapat tentang arus primer menjadi unggul melalui kontak mesin pembuka  yang dikenal dengan “titik” dalam sebuah rangkaian untuk memasok pulsa tegangan tinggi melalui saklar putar yang disebut “distributor” ke busi. Kekurangan  dari proses ini bahwa interupsi dari arus dalam kumparan primer menghasilkan sebuah tegangan induksi balik dalam kumparan yang menyebabkan percikan pada kontaknya. Sistem ini dapat diperbaiki dengan menempatkan kapasitor yang cukup besar melalui kontak sehingga gelombang tegangan akan mengisi kapasitor daripada menyebabkan percikan yang merusak pada kontak. Menggunakan istilah lama untuk kapasitor, kapasitor khusus ini dikenal sebagai “condenser”.

Sistem kunci kontak yang modern menggunakan saklar transistor menggantikan kontak ke arus primer.













Saklar transistor berada dalam modul control stater yang padat. Kumparan yang modern dirancang menghasilkan tegangan sampai mendekati 40.000 volt dari interupsi daya  12 volt yang disediakan aki.

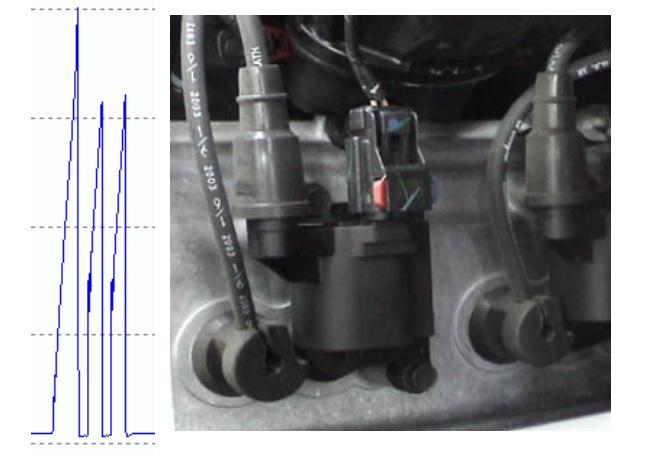

Beberapa mesin modern memiliki kumparan stater berlipat ganda memuncak langsung pada

busi. Bahkan pulsa tegangan tunggal, kondisinya di bawah kondisi mesin yang menghasilkan tiga pulsa tunggal. Rangkaian kumparan ini diperlihatkan pada mesin Dodge berikut.













Thursday, September 16, 2021

Tata Surya guys...




Apa ya.. Tata Surya itu ?

           Susunan tata surya terdiri dari sebuah matahari, sembilan buah planet, satelit-satelit  pengiring planet , komet atau sering disebut bintang berekor, asteroid, dan meteorit. Di sini bumi merupakan salah satu anggota tata surya (sistem matahari).

sumber internet








Ada sembilan planet ,berturut-turut dari yang terdekat dengan matahari , yaitu Merkurius, Venus, Bumi, Mars, Jupiter, Saturnus, Uranus, Neptunus, dan Pluto. Bersama-sama dengan delapan planet lainnya , bumi beredar mengelilingi matahari.

Dimensi dari tata surya secara spesifik diukur dengan jarak rata-rata bumi ke matahari, yang disebut dengan satu satuan astronomi atau astronomical unit (AU). Satu AU sama dengan 150 juta km ( sekitar 93 juta mil) ,atau detailnya sekitar 149.600.000 km.

Sedangkan jarak planet yang paling jauh, yaitu planet pluto, memiliki orbit sekitar 39 AU dari matahari. Batas yang terdekat dimana medan magnetik matahari berakhir dan batas ruang angkasa dimulai, disebut heliopause, yang mempunyai luas dari 86 sampai 100 Au. Jarak paling jauh yang diketahui dari orbit benda seperti planet (planetoid)  mengelilingi matahari ,berasal dari Sedna,yang penemuannya diumumkan pada bulan Maret 2004.

Kebanyakkan benda langit yang dilingkungi tata surya kita, beredar mengelilingi matahari dengan lintasan yang berbentuk elips. Akibatnya, dalam setiap revolusinya benda-benda langit tersebut pada saat tertentu posisinya bisa dekat dengan matahari, namun pada saat yang lain posisi itu bisa berubah berada jauh dari matahari. Ketika posisi benda berada pada titik terdekat ke matahari, orang mengatakan titik itu sebagai titik perihelium, dan untuk titik terjauhnya disebut titik aphelium. Posisi yang bisa berubah ini menyebabkan perubahan pada kecepatan gerak planet-planet.

M = matahari

A = Aphelium

P = Perihelium


Matahari

Matahari merupakan sebuah bintang yang terdekat dari bumi, dimana jarak rata-rata bumi ke matahari 150.000.000 km. Jarak ini dikenal dengan sebutan satu satuan astronomi atau astronomical unit, atau  disingkat dengan AU. Agar menjadi praktis,  jarak benda- benda langit yang lain , yang dihitung dari bumi, biasanya dinyatakan dengan AU juga. Di dalam tata surya kita, matahari adalah pusat dan penggerak benda-benda langit lainnya yang ada di sekitarnya. Karena pengaruh gaya gravitasi mataharilah , semua planet beredar mengelilingi matahari, juga benda langit yang lain seperti komet.

Susunan matahari :



Perhatikanlah gambar berikut, bagian dari matahari meliputi inti, zona radiasi, zona konveksi, dan fotosfer. Gas di dalam inti matahari berkisar 150 kali lebih padat dari air, dan mencapai temperatur tertinggi 16 ribu oC (29 ribu derajat F).  Energi matahari ini diproduksi dalam inti melalui reaksi fusi nuklir dari atom-atom hidrogen menjadi atom-atom helium. Pada daerah radiasi, panas mengalir keluar melalui gas yang kira-kira kepadatannya mirip air. Zona radiasi ini lebih dingin dibandingkan dengan inti matahari, suhunya kira-kira2,5 ribu oC (4,5 ribu derajat F).Pada zona konveksi, gerakan berputar dari gas membawa energi matahari lebih jauh ke luar. Zona konveksi lebih dingin, sekitar 2 juta oC (3,6 juta oF), dan kerapatannya lebih kecil, sekitar sepersepuluh dari kerapatan air. Lapisan fotosfer lebih dingin lagi, sekitar 5500 oC (10.000oF) dan kerapatannya juga lebih kecil, sekitar sepersejuta dari air. Turbulasi dari daerah ini nampak terlihat dari bumi dalam bentuk bintik api, semburan api , potongan-potongan kecil dari gas yang disebut bulir api (granule).

Planet

Planet pada dasarnya merupakan benda di angkasa luar yang mengelilingi sebuah bintang. Istilah planet itu sendiri berasal dari bahasa Yunani, planetes yang artinya kesasar atau ada yang menyebut pengembara . Secara umum planet bergerak ke arah timur , tapi kadang-kadang kita melihatnya berada di suatu rasi bintang, selang beberapa hari bisa saja planet bergerak ke arah barat, lalu kembali ke arah timur. Gerakan planet ke arah barat disebut retrograde motion atau gerak balik. Dan gerakan ini dialami oleh planet yang letak garis edarnya di sebelah luar lintasan bumi.

Ada sembilan planet besar yang sudah ditemukan. Secara umum planet-planet ini dapat dibagi menjadi dua kelompok, yaitu planet dalam ( terdiri dari Merkurius, Venus, Bumi, dan Mars) dan planet luar ( yang terdiri dari Jupiter, Saturnus, Uranus, dan Neptunus). Planet dalam ini umumnya berukuran kecil dan komposisinya kebanyakan terdiri dari batu dan besi. Planet luar biasanya lebih besar dan terdiri dari daratan yang banyak mengandung hidrogen, helium, dan es.  Planet pluto tidak termasuk anggota kedua kelompok tadi. Dan ini masih diperdebatkan, apakah pluto termasuk sebuah planet  atau tidak.

Karakteristik Planet :





























*) Jari-jari planet dinyatakan dengan kelipatan jari-jari bumi (6,378 km)

**)Massa planet dinyatakan dengan kelipatan massa bumi (5,97 x 1024 kg)



istirahat...😊

Thursday, September 9, 2021

INDUKSI ELEKTROMAGNETIK




















Gejala timbulnya arus listrik dengan cara menggerak-gerakkan magnet di dalam atau di dekat kumparan ini disebut induksi elektromagnetik.

            Ketika arus listrik mengalir melalui kumparan, maka pada ujung-ujung kumparan timbul beda potensial atau gaya gerak listrik. Karena timbulnya gaya gerak listrik (ggl) ini dari peristiwa induksi (imbas), maka ggl nya disebut ggl induksi, dan arus listrik yang mengalir disebut juga arus induksi.

            Ketika magnet batang didiamkan baik di luar kumparan maupun di dalam kumparan ,ternyata jarum galvanometer tidak bergerak, berarti tidak ada arus listrik atau ggl induksi.

            Jadi dapat disimpulkan : Timbulnya ggl induksi pada kumparan itu, hanya terjadi selama magnet digerak-gerakkan di sekitar kumparan saja.

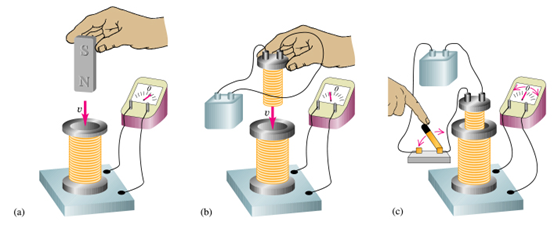

Pada gambar (a) magnet batang dimasukkan dengan cepat ke kumparan, maka timbul arus induksi, pada gambar(b) magnet batang diganti dengan elektromagnet, ternyata pada rangkaian timbul arus induksi juga, pada gambar (c) saklar dibuka maka tidak ada arus induksi. Simpulkan olehmu peristiwa ini.

Timbulnya ggl induksi pada ujung-ujung kumparan dapat dijelaskan dengan garis-garis gaya magnet, sebagai berikut :

- Bila kutub sebuah magnet dimasukkan ke dalam kumparan, maka garis-garis gaya yang masuk ke dalam kumparan tersebut bertambah banyak.

-  Bila kutub sebuah magnet dikeluarkan dari dalam kumparan, maka garis-garis gaya di dalam kumparan tersebut berkurang banyaknya.

- Bila kutub magnet tersebut tidak bergerak, maka garis-garis gaya di dalam

   kumparan itu jumlahnya tetap.



Sehingga, ggl induksi terjadi apabila, garis-garis gaya yang masuk dan keluar dari kumparan, berubah jumlahnya.


Untuk menentukan arah arus induksi yang timbul pada sebuah kumparan, kamu dapat menggunakan kaidah tangan kanan. Ibu jari menunjukkan kutub utara (U) dari kumparan, sedangkan jari-jari lainnya yang dilipatkan sebagai arah arus induksinya.





Tempat masuknya kutub U dari magnet batang ,menjadi magnet utara (U) juga pada kumparan. Sehingga garis-garis gaya medan magnet dari kumparan keluar dari kutub U, masuk ke kutub S. Dari gambar tampak jarum galvanometer menyimpang ke kanan, karena arus induksinya pada galvanometer mengalir dari kiri ke kanan.                  Dari hasil pengamatan dengan menggunakan kumparan yang berbeda-beda, kekuatan magnet batang yang berbeda, dan kecepatan gerakan magnet batang yang berbeda ,akan diperoleh :

1.Semakin banyak lilitan pada kumparan, semakin besar ggl induksi dan arus induksi yang timbul pada kumparan.

2.Semakin besar kekuatan magnet batang yang dipergunakan, semakin besar pula ggl induksi dan arus induksinya.

3.Semakin cepat gerakan keluar-masuknya batang magnet U-S, semakin besar pula ggl induksi dan arus induksinya.

4.Arus induksi yang dihasilkan selalu mengikuti kaidah tangan kanan.



            Pengamatan di atas mula-mula dilakukan oleh Michael Faraday pada tahun 1831. Gejala yang diamati ini amat bermanfaat untuk perkembangan teknologi sampai saat sekarang.

Dinamo atau generator

            Alat yang dapat dipakai untuk menghasilkan induksi elektromagnet disebut dinamo atau generator. Dinamo yang paling sederhana dapat kamu temui pada dinamo sepeda. Dinamo sepedamu memakai magnet kecil yang dapat berputar dan ditempatkan dekat sebuah kumparan. Bila ban sepeda berputar, dinamo yang dihubungkan dengan ban sepeda, akan memutar magnet, sehingga menimbulkan ggl induksi pada kumparan, sehingga arus listrik akan mengalir. Bila dinamo ini dihubungkan dengan lampu sepeda, lampu akan menyala.

            Terang-redupnya lampu sepeda akan bergantung pada kelajuan sepeda tersebut, semakin cepat laju sepeda tersebut, semakin terang pula lampu sepeda tersebut, kondisi ini dikarenakan arus listrik induksi yang semakin besar.

            Pada generator arus bolak balik yang berputar adalah kumparannya, sementara magnetnya dibuat tetap diam. Generator arus bolak-balik disebut alternator.Kumparan yang berputar dalam medan magnet dapat menimbulkan ggl induksi. Dari sikat karbon yang dihubungkan dengan cincin generator akan timbul arus induksi yang dapat dipakai untuk menyalakan lampu.

            Bagian generator yang diam disebut stator, dan bagian yang dapat berputar disebut rotor. Untuk memutar rotor dari sebuah generator dibutuhkan energi dari luar, yaitu energi kinetik, misalnya dinamo sepeda digerakkan oleh ban sepeda yang berputar

Generator dari pembangkit tenaga listrik yang besar dapat digerakkan oleh energi gerak dari air terjun yang akan memutar baling-baling turbin yang dihubungkan dengan rotor.

            Pada generator arus searah, ujung-ujung kumparannya dihubungkan ke bagian setengah cincin. Bagian setengah cincin ini berfungsi sebagai komutator, yang dapat mengubah arus listrik yang keluar dalam bentuk arus searah.


Sumber listrik PLN merupakan sumber arus bolak balik. GGL induksi yang dihasilkan lumayan besar sehingga mampu menyediakan energi listrik dirumahmu, atau di sekolahmu, bahkan di pabrik-pabrik.


   Pada dasarnya, ggl induksi yang dihasilkan oleh sebuah dinamo atau sebuah generator sesuai dengan hukum Faraday.  Agar kita mendapatkan ggl induksi yang besar ,kita dapat menempuh cara-cara :




1. memperbanyak gulungan atau lilitan kumparan.

2. memperkuat induksi magnet.

3. memasukkan inti besi lunak ke dalam kumparan.

4. mempercepat putaran kumparan.


Transformator

Dasar kerja transformator adalah induksi elektromagnetik, dimana terjadi ggl induksi pada kumparan sekunder bila pada kumparan primer terjadi arus yang berubah-ubah.

Untuk diingat :




Bagian utama transformator

Sebuah transformator terdiri dari :

- Sebuah inti besi yang terdiri dari beberapa lapisan tipis yang disekat satu sama lain.

- Dua buah kumparan yang dililitkan pada inti besi :

   1. Kumparan pertama dihubungkan dengan sumber arus, yang disebut kumparan

       primer.

   2. Kumparan kedua yang disebut kumparan sekunder, dimana arus keluar dari trafo.








Jenis Transformator

Kegiatan Kelompok :

            Marilah kita selidiki hubungan antara jumlah lilitan kumparan primer dan sekunder terhadap tegangan primer dan sekunder  dengan melakukan kegiatan penyelidikan berikut ini.

Bahan yang disediakan :

1. Kumparan 300 lilitan, 600 lilitan, dan 1200 lilitan, masing-masing satu buah.

2. Inti besi satu buah.

3. Sebuah voltmeter AC.

4. Sebuah power supply/catu daya.

5. Sebuah saklar.

6. Kabel penghubung sesuai kebutuhan.

Cara Kerja :


1.  Rangkaikan peralatan seperti pada gambar, dengan kumparan 300 lilitan di bagian

     primer dan kumparan 600 lilitan di bagian sekunder.

    2.  Rangkaikan kumparan sekunder dengan voltmeter.

  3. Hubungkan kumparan primer dengan tegangan power supply 2 volt AC, sambungkan saklar sehingga arus mengalir menuju kumparan primer.

4. Amati jarum voltmeter pada kumparan sekunder, catat tegangan yang dihasilkannya pada sebuah tabel.

5.   Ulangi percobaan di atas dengan mengganti kumparan primer dan sekunder dengan jumlah lilitan yang berbeda, lalu dengan mengubah tegangan kumparan primer.

6.   Amati hasilnya, susunlah sebuah kesimpulan.



Transformator dapat digunakan untuk :

- menaikkan tegangan (ggl induksi) dari rendah menjadi lebih tinggi, trafo yang dapat menaikkan tegangan disebut transformator step-up (penaik tegangan).

-  menurunkan tegangan dari tinggi menjadi lebih rendah, trafo yang dapat menurunkan tegangan disebut transformator step-down (penurun tegangan).



          Apabila         :    jumlah lilitan kumparan primer = Np

                                     Jumlah lilitan kumparan sekunder = Ns

                                     Tegangan kumparan primer = Vp

                                     Tegangan kumparan sekunder = Vs



          Maka dari kegiatan penyelidikanmu dapat disimpulkan :






















Bila seluruh energi listrik pada kumparan primer dapat diubah dan dimanfaatkan di kumparan sekundernya, dalam arti efisiensi transformator 100 % , maka daya pada primer sama dengan daya pada sekunder. Sehingga :Pp = Ps      , dimana Pp : daya pada kumparan primer

                                    Ps : daya pada kumparan sekunder.

Persamaan daya itu dapat kita ubah menjadi






Kuat arus listrik yang dihasilkan pada kumparan sekunder berbanding terbalik dengan tegangan sekundernya. Maka bila tegangannya besar, arus listriknya akan kecil, dan sebaliknya bila tegangannya kecil maka kuat arusnya menjadi besar.



          Bila persamaan yang berhubungan dengan tegangan listrik, kuat arus listrik, serta jumlah lilitan pada setiap kumparan dituliskan dalam sebuah persamaan, akan diperoleh :




Contoh Soal :

Sebuah transformator step down, dipakai untuk menyalakan sebuah lampu 2W12V.Bila perbandingan lilitan primer dengan sekunder adalah 5 : 1, tentukanlah :

arus listrik sekunder, arus listrik primer, dan tegangan primer !

Solusinya : Ps = 24 watt

                   Vs = 12 volt

Arus listrik pada rangkaian sekunder :







Tegangan pada primer (Vp) :






Efisiensi Transformator



          Gaya gerak listrik induksi pada sebuah kumparan akan menimbulkan arus induksi. Arus induksi ini membentuk lingkaran-lingkaran kecil yang arahnya tegak lurus arah garis-garis gaya medan magnetnya. Arus yang melingkar ini disebut dengan arus pusar atau arus eddy. Arus pusar ini dalam kumparan menimbulkan kalor atau panas, yang sifatnya akan merugikan. Mengapa merugikan ? Karena sebagian energi listrik akan berubah menjadi kalor. Di dalam transformator timbulnya kalor ini tidak mungkin dicegah, namun dapat dikurangi dengan membuat inti kumparan menjadi lapisan-lapisan besi tipis atau batang-batang kecil. Makin kecil kalor yang timbul, maka semakin besar efisiensi transformator.

Perbandingan energi yang dihasilkan dari sekunder terhadap energi di primer disebut efisiensi.

Efisiensi sebuah transformator dapat dirumuskan :






 Contoh Soal :

1.Sebuah transformator mempunyai efisiensi 80 %. Berapakah besar daya sekundernya jika daya primernya 500 watt ?



Solusinya :















Tugas Individu

1. Suatu transformator step up digunakan untuk mengubah tegangan dari 220 volt menjadi 1800 volt. Jumlah lilitan primernya 110, hitung berapa jumlah lilitan sekundernya ?

2. Jika arus yang dihasilkan pada lilitan sekunder suatu transformator 5 A, maka tegangan sekundernya 1000 volt. Berapakah arus pada lilitan primer jika tegangan kumparan primer 100 volt dan efisiensi transformator 100 % ?

3. Suatu transformator step up mempunyai 200 lilitan pada kumparan primernya dan 1000 lilitan pada kumparan sekundernya. Arus pada kumparan sekunder 2 A dan tegangan kumparan primer 220 volt. Berapakah arus pada kumparan sekunder jika efisiensi trafo 100 % ?

4. Sebuah transformator mempunyai kumparan primer 2000 lilitan, dan kumparan sekundernya 5000 lilitan. Arus primernya sebesar 0,5 A, sedangkan arus sekundernya sebesar 0,19 A.  Berapakah efisiensi transformator tersebut ?

5. Sebuah transformator mempunyai efisiensi 60 % dengan perbandingan lilitan primer dan sekunder = 10 : 1. Apabila tegangan primernya 200 volt, dengan kuat arus 5 A, hitunglah : a. tegangan sekundernya

                          b. daya sekundernya

                          c. kuat arus sekundernya.



Penggunaan Transformator

Dalam kehidupan sehari-hari, transformator digunakan pada alat tertentu atau pada sistem alat khusus, seperti berikut ini.

1. Adaptor

Jika kita akan menggunakan tegangan rendah arus searah dari tegangan 220 volt arus bolak balik, maka kita memerlukan alat yang disebut adaptor. Sebuah adaptor terdiri dari sebuah transformator step-down (penurun tegangan) dan rangkaian penyearah arus.







   Prinsip kerja adaptor :

a. Arus bolak balik dengan tegangan AC 220 volt masuk ke kumparan sekunder melalui titik K dan L.

b.   Kemudian arus keluar dari kumparan sekunder melalui titik M dan N sesuai tegangan yang diinginkan, sebagai contoh misalkan 12 volt.

c.   Arus yang dari kumparan sekunder ini masih arus AC. Arus bolak balik dengan tegangan 12 volt ini lalu dihubungkan dengan rangkaian penyearah arus. Sehingga setelah keluar dari rangkaian penyearah arus, arus yang keluar adalah arus searah(DC) dengan tegangan 12 volt.



Untuk diingat :




2. Induktor

            Dalam kegiatan sehari-hari di laboratorium sering kali kita membutuhkan tegangan yang tinggi sekitar 10.000 volt sampai 20.000 volt, misalnya untuk mengoperasikan tabung sinar katoda. Sehingga kita memerlukan alat yang praktis untuk memenuhi kebutuhan tersebut. Salah satu alat yang dapat digunakan adalah induktor Ruhmkorff. Fungsi dari induktor ini adalah untuk menghasilkan tegangan yang sangat tinggi dari arus searah (DC) yang bertegangan rendah.



Bagian-bagian dari induktor.

Induktor terdiri dari dua kumparan yang digulung sedemikian rupa sehingga kumparan primernya berada di dalam kumparan sekunder.

- kumparan primer :

  a. mempunyai inti besi, dan bekerja sebagai elektromagnet.

  b. jumlah lilitannya tidak terlalu banyak, dan menggunakan kawat yang berdiameter

      agak besar.

- kumparan sekunder : mempunyai jumlah lilitan sangat banyak dan menggunakan

   kawat yang berdiameter kecil.




Cara kerja induktor

            Perhatikanlah gambar di atas, sebuah induktor bekerja sesuai dengan prinsip induksi elektromagnetik ,dengan penjelasan sebagai berikut.

1. Jika arus searah (arus DC) pada dikumparan primer dialirkan ke induktor, maka jangkar H akan ditarik oleh inti kumparan, sehingga hubungan dengan kontak C terputus, akibatnya kumparan primer tidak akan memperoleh arus listrik. Selanjutnya , jangkar H memegas kembali, dan dengan demikian terjadi hubungan dengan kontak C kembali, dan arus pada kumparan primer tersambung.

2. Peristiwa tersebut akan berulang dengan kecepatan tinggi, sehingga kumparan sekunder terinduksi ,maka timbullah GGL induksi pada kumparan sekunder tersebut. Kita sudah mengetahui bahwa jumlah lilitan pada kumparan sekunder sangat banyak, sehingga beda potensial yang timbul pada ujung-ujung kumparan sangat tinggi.

3.   Apabila pada salah satu ujung kumparan primer dipasang sebuah kondensator K, maka perubahan medan magnet pada kumparan primer akan semakin cepat. Karena kondensator menyediakan muatan-muatan listrik yang siap dipakai untuk mempercepat proses getaran pada induktor.

4.   Jika jarak antara kedua ujung kumparan sekunder tidak terlalu jauh, maka diantara kedua ujung kumparan sekunder itu timbul bunga api listrik. Prinsip ini digunakan pada kendaraan bermotor untuk menimbulkan bunga api antara elektroda-elektroda busi. Untuk memutus-mutus arus primer digunakan pemutus arus yang dijalankan oleh sumbu berputar pada delko. Pemutus arus ini biasanya disebut platina dan kumparannya disebut koil.

                              Induktor yang dihubungkan dengan busi kendaraan bermotor.



3. Transmisi tenaga listrik jarak jauh

            Generator-generator tenaga listrik yang besar biasanya dibangun di tempat yang jauh dari kota, hal ini terjadi karena pembangkit tenaga listrik banyak yang menggunakan tenaga air terjun. Generator-generator tersebut menghasilkan daya yang besar dengan tegangan yang rendah, misalkan daya yang dihasilkan 22.000watt dengan tegangan 220 volt. Bagaimanakah cara mengirim energi listrik ini ke tempat tempat seperti rumahmu, atau sekolahmu ?

            Seandainya energi listrik itu dikirim seperti apa yang ada dari PLTA, maka arus yang mengalir sebesar :






Bisa kamu bayangkan ,untuk mengirim energi listrik dengan kuat arus 108 A, sungguh memerlukan kabel listrik yang besar sekali, tentu saja harganya akan mahal sekali. Kabel listrik yang digunakan untuk mengalirkan arus tersebut umumnya mempunyai hambatan walaupun kecil, misalnya R = 10-8ohm. Berarti ada sejumlah energi yang hilang atau rugi tenaga. Kerugian daya di perjalanan dapat dihitung sebagai berikut :

P = I2 . R

   = (108)2 x 10-8

   = 1016 x 10-8 = 108 watt = 100 MW

            Ternyata kerugian dayanya lumayan besar. Jadi, transmisi energi listrik ke tempat-tempat yang jauh dengan tegangan rendah, akan mengalami kerugian, baik kerugian dana maupun kerugian daya listriknya.

            Supaya daya yang hilang ini bisa diperkecil, maka tegangan harus dinaikkan, misalkan tegangan dinaikkan menjadi 110.000 volt.

Jika  R = 10-6 ohm

        P = 22000 MW

           = 2,2  x 10 10 watt

        V = 110000 volt

            = 1,1 x 105 volt

        P = V x I

2,2 x 1010 = 1,1 x 105 x I





Daya yang hilang  adalah : P = I2 . R

                                               = (2.105)2 . 10-6

                                               = 4.1010.10-6

                                               = 4. 104

                                               = 40.000 watt

Sehingga untuk transmisi tenaga listrik ke daerah yang jauh, tegangannya harus dinaikkan menjadi tegangan tinggi. Setelah sampai ditempat konsumen tegangannya diturunkan lagi. Untuk menaikkan dan menurunkan tegangan ini PLTA menggunakan transformator.








Perhatikanlah gambar di atas. Pada gambar ini menjabarkan bagan transmisi daya listrik dari pusat pembangkit menuju ke pabrik-pabrik dan rumah-rumah. Sesudah menjadi 220 volt , energi listrik ini dialirkan ke kantor-kantor atau rumah-rumah penduduk, termasuk rumahmu.

Kegiatan Kelompok : Membuat trafo sendiri

            Biasanya harga sebuah transformator cukup mahal di pasaran, untuk mengatasi hal ini sebetulnya kamu dapat membuatnya sendiri. Cobalah untuk memulainya.

Bahan yang diperlukan :

- Besi lunak (kern)

- Kawat tembaga berisolasi, bisa dibeli di toko elektronika.

- Karton/kertas

- Catu daya(power supply) bolak balik dengan tegangan 2 volt sampai 12 volt

- Voltmeter.

Cara membuatnya :

- Bungkuslah besi lunak/kern dengan selembar karton atau kertas.- Lilitkan kawat berisolasi pada salah satu sisi besi lunak/kern kira-kira sejumlah 500 lilitan . Bagian ini disebut kumparan primer.

- Lalu bungkuslah kumparan primer ini dengan kertas, sambil keluarkan/julurkan ujung-ujung kawatnya.

- Lilitkan kawat berisolasi pada sisi yang lain dari besi lunak tadi kira-kira sebanyak 700 lilitan , bagian ini disebut kumparan sekunder.

- Bungkuslah kumparan sekunder ini dengan kertas , sambil tetap julurkan ujung-ujung kawatnya.

- Ujung-ujung kumparan primer hubungkan olehmu dengan tegangan bolak balik 2 volt.

- Sementara hubungkan ujung-ujung kumparan sekunder dengan voltmeter, amatilah tegangan sekundernya.

- Ulangi percobaanmu dengan mengubah besar tegangan primernya

- Apa kesimpulanmu dengan hubungan antara jumlah lilitan primer, jumlah lilitan sekunder terhadap tegangan primer dan tegangan sekunder.


EVALUASI guys, coba dulu yach...

kalo ngga bisa, boleh tanya ke guru.

 A. Pilihlah jaban yang paling tepat!

 1.GGL induksi pada kawat terjadi karena ………….

  1. kawat dihubungkan dengan sumber tegangan
  2. di dekat kawat diletakkan sebuah magnet
  3. kawat dilingkupi garis gaya magnet yang berjumlah tetap
  4. kawat dilingkupi garis gaya magnet yang berubah-ubah

2.      Manakah yang sesuai untuk arus bolak-balik ?

  1. mengurangi jumlah kumparan
  2. mengubah garis gaya magnet secara lambat
  3. dihasilkan dari sumber tegangan aki
  4. mempercepat putaran magnet

3.      Bila sebuah kumparan dan sebuah magnet digerakkan bersama-sama dengan kecepatan yang sama, maka ……………..

  1. akan terjadi arus induksi
  2. akan terjadi arus seara
  3. akan terjadi arus bolak-balik
  4. tidak akan terjadi arus induksi



    4.Agar di ujung-ujung kumparan terjadi gaya gerak listrik induksi, maka jumlah garis-garis gaya yang berada di dalam kumparan harus ………………..

    a.       bertambah banyaknya

    b.      berkurang banyaknya

    c.       tetap banyaknya

    d.      berubah-ubah banyaknya.

    5.  Di bawah ini adalah faktor yang dapat mempengaruhi besar kecilnya GGL induksi dalam suatu kumparan, kecuali …………….

    a.       Banyaknya lilitan

    b.      kecepatan gerak magnet

    c.       kekuatan gaya tarik magnet

    d.      gaya berat magnet

    6.Perubahan banyaknya garis-garis gaya yang masuk ke dalam suatu kumparan dapat dilakukan seperti tersebut di bawah ini, kecuali ……………

    a.                   memutar kumparan di sekitar magnet

    b.                  memutar magnet di sekitar kumparan

    c.                   mengalirkan arus searah pada kumparan primer di dekat kumparan sekunder

    d.                  menggerakkan salah satu kutub magnet masuk atau keluar kumparan.

    7.Bila magnet tidak bergerak terhadap kumparan, maka dalam kumparan tidak timbul GGL induksi. Hal ini disebabkan ………………….

    1. dalam kumparan tidak terdapat medan magnet
    2. magnet kehilangan kemagnetannya.
    3. dalam kumparan tidak terdapat magnet induksi
    4. tidak ada perubahan terhadap banyaknya garis-garis gaya dalam kumparan

    8.  Kuat arus sekunder yang dilepaskan oleh sebuah transformator :

    a. berbanding terbalik dengan kuat arus primer

    b.berbanding terbalik dengan jumlah lilitan primer

    c. berbanding terbalik dengan jumlah lilitan sekunder

    d.      berbanding lurus dengan jumlah lilitan sekunder

    9. Transformator digunakan untuk mengubah ………..

    a. daya listrik arus searah

    b.daya listrik arus bolak-balik

    c. tegangan arus searah

    d. tegangan arus bolak-balik

    10.Transformator tidak dapat digunakan untuk …………………

    1. memperbesar kuat arus listrik              c. memperbesar daya listrik
    2. memperbesar tegangan listrik              d. transmisi energi listrik

    11.Transformator Step-Up adalah transformator yang memiliki ciri-ciri sebagai berikut :

    a.       jumlah lilitan primer = jumlah lilitan sekunder

    b.      jumlah lilitan primer > jumlah lilitan sekunder

    c.       jumlah lilitan primer < jumlah lilitan sekunder

    d.      lilitan primer dan lilitan sekunder tidak bersambungan

    12. Agar peralatan yang bertegangan 220 Volt dapat digunakan pada tegangan 110 Volt, maka harus digunakan transformator yang mempunyai ……………………..

    a. jumlah lilitan sekunder   ¼  kali lilitan primer

    b. jumlah lilitan sekunder   ½   kali lilitan primer

    c. jumlah lilitan sekunder   2  kali lilitan primer

    d. jumlah lilitan sekunder   4  kali lilitan primer

    13. Adaptor adalah suatu alat yang dapat digunakan untuk ………..

    a.                   mengubah arus DC menjadi AC

    b.      mengubah arus AC menjadi DC

    c.                   menurunkan tegangan AC, kemudian mengubah menjadi DC

    d.                  menurunkan tegangan DC, kemudian mengubah menjadi AC

    14.Pada sebuah transformator, jumlah lilitan primer 12.000 dan jumlah lilitan sekunder 2.000. Jika  tegangan primer120 V, maka tegangan sekundernya :

    a. 20 V                                          c. 360 V

    b. 100 V                                        d. 1.000 V

    15. Daya listrik sebesar 200 watt ditransmisikan dengan tegangan sebesar 100 volt melalui kabel yang mempunyai hambatan 3 ohm.

    Daya listrik yang hilang dalam kabel adalah :

    a. 6 watt                                        c. 18 watt

    b. 12 watt                                      d. 36 watt

    16.  Pengiriman daya listrik jarak jauh dari sumbernya dilakukan dengan menggunakan tegangan tinggi, ini dimaksudkan agar …………

    a.       daya listrik tidak dicuri orang

    b.      energi yang hilang dalam perjalanan sedikit

    c.       tidak membahayakan keselamatan orang

    d.      menghindari bahaya sambaran petir.

    17.  Untuk menaikkan tegangan DC menjadi tegang AC yang cukup tinggi digunakan alat

    a.       induktor

    b.      adaptor

    c.       interuptor

    d.      transformator

    18.  Agar ggl induksi yang keluar dari dinamo arusnya menjadi searah, maka pada dinamo tersebut harus dipasang …………

    a.       transformator

    b.      induktor

    c.       komutator

    d.      interuptor.

    19.  Perbedaan pokok antara dinamo arus searah dan generator adalah ……………..

    1. rotor
    2. stator
    3. komutator
    4. kumparan
    A.    Isilah titik-titik dengan tepat !

    1.      Arus listrik yang ditimbulkan oleh medan magnet, pertma kali ditemukan oleh ………………..pada tahun 1831.

    2.      Pada ujung-ujung kawat kumparan akan terjadi gaya gerak listrik induksi apabila jumlah garis haya magnet yang masuk ke dalam kumpran itu mengalami ………………………………

    3.      Arus listrik yang ditimbulkan bersama timbulnya gaya gerak listrik induksi disebut arus …………

    4.      Arus listrik yang timbul di dalam kumparan hanya terjadi apabila magnet yang ada di dekat kumparan itu …………………….., sedangkan apabila magnet tersebut ………………..maka tidaka akan ada arus yang mengalir.

    5.      Pada generator terjadi perubahan energi ……………………. menjadi energi ……………………

    6.      Prinsip generator listrik ada dua macam, yaitu :

    a.       Dapat satu atau beberapa kumparan berputar di dalam suatu ……………………………..

    b.      Atau ………………………………… berputar di antara beberapa kumparan.

    7.      Gaya gerak listrik induksi generator dan juga kuat kuat arus induksinya dapat diperbesar dengan cara :

    a.       mempercepat putaran ………………………….

    b.      memperbanyak …………………………… kumparan

    c.       mengunakan magnet yang …………………………….

    d.      memasukkan inti besi lunak ke dalam …………………………..

    8.      Pada generator arus searah, ujung-ujung kumparannya dihubungkan dengan cincin belah yang bekerja sebagai komutator untuk mengubah arus listrik  yang keluar dari generator dari arus ……………menjadi arus …………………………

    9.      Arus listrik yang ditimbulkan oleh generator arus bolak-balik adalah arus ……………….atau AC. AC singkatan dari ……………………………

    10.  Pada dasarnya sebuah transformator itu terdiri dari sebuah kumparan ……………………….. dan sebuah kumparan …………………… yang digulung pada inti besi yang terdiri atas beberapa ……………………….. yang tidak berujung pangkal.



    B.     Jawablah pertanyaan-pertanyaan di bawah ini dengan singkat dan tepat !

    1        Mengapa putaran magnet permanen pada dinamo dapat menghasilkan arus listrik ? Jelaskan !

    2        Sebutkan jenis transformator dan jelaskan kegunaan masing-masing !

    3        Mengapa transformator dapat mengubah arus bolak-balik tegangan rendah menjadi arus bolak-balik tegangan tinggi dan sebaliknya ?

    4        Sebuah transformator step-down yang dipasang pada tegangan 220 volt menghasilkan tegangan 12 volt. Jika kumparan primernya mempunyai 1200 lilitan, berapa jumlah lilitan sekunder ?

    5        Sebuah transformator jumlah lilitan kumparan primer dan sekundernya berbanding sebagai 30 : 1. Jika tegangan primernya 120 volt dan kuat arus sekundernya 3 ampere, berapa tegangan sekunder dan kuat arus primernya ?

    6        Daya dari sebuah transformator adalah 500 watt. Apabila tegangan sekundernya 12 volt, berapa kuat arus paling besar yang dapat dialirkan melalui kumparan sekunder ?

    7        Sebuah transformator step-down dihubungkan pada sumber tegangan 110 volt untuk menghidupkan peralatan elektronik yang mempunyai kuat arus 0,4 A dan tegangan 20 volt. Bila kumparan primer terdiri dari 300 lilitan, tentukanlah :

    1. jumlah lilitan pada kumparan sekunder.
    2. besar kuat arus pada sumber tegangan.

    8        Apakah efisiensi transformator dapat mencapai 100 % ? Jelaskan !

    9        Apa pengaruh jumlah lilitan kawat pada kumparan primer dan kumparan sekunder terhadap kekuatan (daya) transformator ?

    10    Suatu pembangkit tenaga listrik memiliki daya 5 MW dikirim dengan tegangan 125 kV. Berapa kuat arus yang melalui penghantarnya?



















yang sering liat

Wijaya Kusumah itu...bermanfaat lho..

Coba cek lagi manfaat wijaya kusumah yang warnanya putih :  Bantu Menyembuhkan Luka Bunga wijaya kusuma diketahui mampu membantu proses peny...

yang sering nongol
